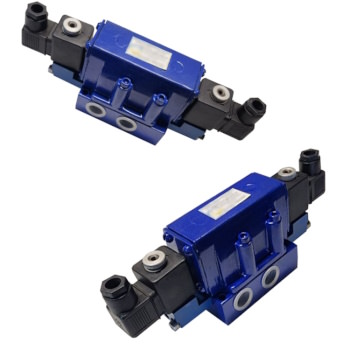

Пневмораспределители четырехлинейные В64 с электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневмоприводах разного назначения. Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержит распыленное масло вязкостью 10…35 мм²/с при температуре 50°С с концентрацией 2…4 капли на 1 м³ воздуха, приведенных к нормальным условиям.
Пневмораспределители изготавливаются с плитой и обозначаются «03»; и без плиты, обозначаются «05»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМОРАСПРЕДЕЛИТЕЛЕЙ В64
| Параметр | В64-14А-03
В64-14А-05 |
В64-15А-03
В64-15А-05 |
В64-23А-03
|
В64-24А-03
В64-24А-05 |
В64-25А-03
|
В64-33А-03
|
В64-34А-03
|
| Условный проход, мм | 16 | 20 | 10 | 16 | 20 | 10 | 16 |
| Давление , МПа
номинальный минимальный |
0,63
0,25 |
0,63
0,25 |
0,63
0,25 |
0,63
0,25 |
0,63
0,25 |
0,63
0,25 |
0,63
0,25 |
| Пропускная способность, Кv, м3/ч | 2,8 | 5 | 1,9 | 2,8 | 5 | 1,9 | 2,8 |
| Время срабатывания при давлении 0,4 МПа, не более | 0,1 | 0,2 | 0,1 | 0,1 | 0,2 | 0,1 | 0,1 |
| Утечка воздуха, см3/мин, не более | 500 | 1000 | 250 | 500 | 1000 | 250 | 500 |
| Электрическое напряжение,
-постоянного тока, В -переменного тока, В |
12,24,48,110
24,110,220 |
12,24,48,110
24,110,220 |
12,24,48,110
24,110,220 |
12,24,48,110
24,110,220 |
12,24,48,110
24,110,220 |
12,24,48,110
24,110,220 |
12,24,48,110
24,110,220 |
| Номинальная мощность электромагнита
-постоянного тока, Вт. -переменного тока, Вт |
7
9 |
7
9 |
7
9 |
7
9 |
7
9 |
7
9 |
7
9 |
| Присоединительная резьба | К1/2” | К3/4” | К3/8” | К1/2” | К3/4” | К3/8” | К1/2” |
Пневмораспределители В64-13А-03, В64-14А-03, В64-15А-03 имеют двухстороннее управление.
Пневмораспределители В64-23А-03, В64-24А-03, В64-25А-03 имеют одностороннее управление и пневматический возврат золотника.
Пневмораспределители В64-33А-03, В64-34А-03 имеют одностороннее управление и пружинный возврат золотника
Присоединение пневмолиний - резьбовое.
Катушки электромагнитные для пневмораспределителей В64 - реализуются всех напряжений.
