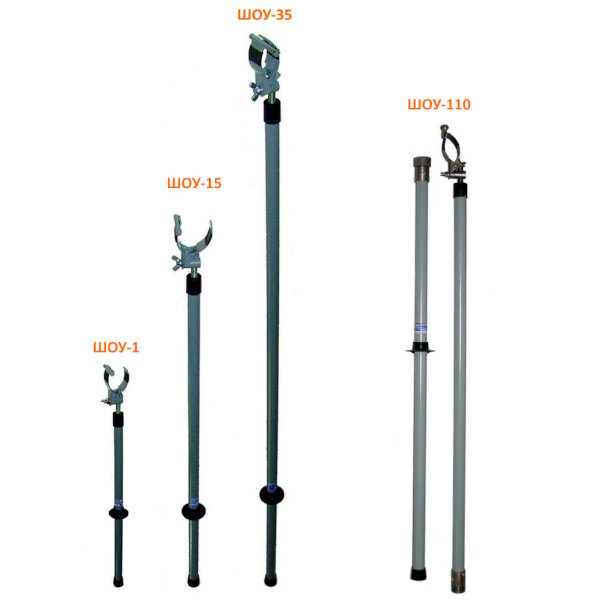

Штанга изолирующая оперативная универсальная ШОУ (ШОУ-1, ШОУ-15, ШОУ-35, ШОУ-110, ШОУ-220, ШОУ-330) - предназначена для замены трубчатых предохранителей типов ПК и ПКТ, управления разъединителями и для выполнения других работ в электроустановках постоянного и переменного тока частоты 50 Гц.
Штанга ШОУ разработана, изготовлена и испытана в соответствии с требованиями ДСТУ ГОСТ 20494 , ТУУ. Штанга предназначена для эксплуатации в следующих условиях:
- длительно допустимые рабочие температуры – от –45 0 С до +40 0 С;
- относительная влажность воздуха – 80% при температуре и +25 0 С.
При получении из состава предприятия-производителя убедитесь в отсутствии механических повреждений, а также проверьте соответствие номера штанги, указанному в паспорте.
Штанга состоит из:
- рабочей части (схват с раздвижными губками и пальцем-крюком для оперирования с разъединителями);
- – изолирующей части и рукоятки, изготовленных из стеклопластика.
Штанга предполагает поворот и фиксацию рабочей части штанги в пределах угла 90±5º.
Зажим схвата с раздвижными губками производится путем вращения штанги вокруг ее оси. Рукоятка составляет с изолирующей частью одно целое. На изолирующей части штанги, на границе ее с рукояткой, имеется ограничительное кольцо из изоляционного материала.
Штанги ШОУ-220 и ШОУ-330 выполнены составляющими из 2-х звеньев, соединяемых с помощью металлического резьбового сообщение . Штанга ШОУ-110 по требованию заказчика может изготавливаться сложным из 2-х звеньев. 3
Основные характеристики - Штанга изолирующая оперативная универсальная ШОУ
|
ШОУ-1 |
ШОУ-15 |
ШОУ-35 |
ШОУ-110 |
ШОУ-220 |
ШОУ-330 |
||
|
Номинальное U електроустановки, кВ |
до 1 вкл. |
1 до 15 вкл. |
15 до 35 вкл. |
35 до 110 вкл. |
110 до 220 вкл. |
220 до 330 вкл. |
|
|
L, м |
Изолирующей части |
0,44 |
0,74 |
1,14 |
1,44 |
2,64 |
3,26 |
|
Рукоятки |
0,3 |
0,3 |
0,4 |
0,6 |
0,8 |
0,8 |
|
|
В транспортном положении |
0,92 |
1,22 |
1,72 |
2,22(1,3) |
1,9 |
2,2 |
|
|
Общая |
0,92 |
1,22 |
1,72 |
2,22 |
3,62 |
4,3 |
|
|
Масса, к |
1,1 |
1,2 |
1,5 |
1,8(2,1) |
2,7 |
3,1 |
|
Штангу следует хранить в условиях, обеспечивающих ее исправность и при-годность к использованию.
Производитель гарантирует соответствие штанги требованиям конструкторской документации при соблюдении условий транспортировки, эксплуатации и хранения. Транспортировка штанги может производиться любым видом крытого транспорта, при условии хранения его от механических повреждений. Штанга не должна подвергаться воздействию кислот, бензина и растворите-лей. В случае обнаружения дефектов или неправильной комплектации обращаться к поставщику.
