Цена реле с НДС=7350 грн. На 2026 год

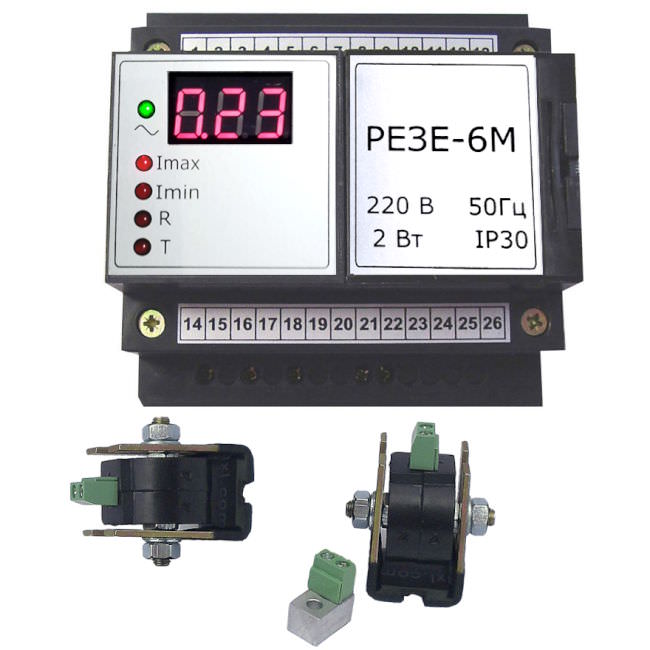

Электронное реле защиты РЭЗЭ-6М
Реле РЕЗЕ-6М предназначено для защиты трёхфазных асинхронных двигателей мощностью 0.55÷315 кВт путем блокирования пуска или отключения их при возникновении следующих аварийных режимов:
- недопустимая перегрузка двигателя по току;
- нештатное исчезновение нагрузки двигателя (например, “сухой ход” водяного насоса);
- недостаточное сопротивление изоляции обмотки относительно корпуса двигателя в предпусковой период;
- тепловая перегрузка двигателя, обусловленная ухудшением его охлаждения.
РЕЗЕ-6М имеет дополнительные функции:
- индикация тока двигателя или температуры его корпуса;
- выдача выходных сигналов для индикации наличия перегрузки по току, блокирования пуска или аварийного отключения двигателя с помощью удалённого светодиода.
Реле РЕЗЕ-6М функционирует совместно с магнитным пускателем (контактором), а также с датчиками тока (2 шт.) и температуры.
Принцип работы:
– основан на обработке сигналов от датчиков тока и температуры. При превышении одним из сигналов заданной уставки срабатывает промежуточное реле в цепи питания катушки пускателя (контактора), отключает его и, соответственно, двигатель.
Технические данные РЭЗЭ-6М:
| 1) | номинальный ток контактов при напряжении 220/380 В, А | 8 |
| 2) | уставки выдержки времени, с: | |
| – при перегрузке двигателя по току (по время-токовой характеристике реле, учитывающей тепловое состояние двигателя) | автоматически | |
| – при нештатном исчезновении нагрузки двигателя | 4 | |
| – при тепловой перегрузке двигателя | 4 | |
| 3) | диапазон возможного уменьшения выдержек времени, соответствующих номинальной время-токовой характеристике, % | 100÷10 |
| 4) | диапазоны уставок: | |
| – по минимальному току, % ном. току двигателя | 0÷90 | |
| – по температуре, °С | 20÷125 | |
| 5) | уставка по сопротивлению изоляции, МОм | 0.5±0.05 |
| 6) | настройка уставок | плавная |
| 7) | габаритные размеры реле, мм | 90×90×65 |
